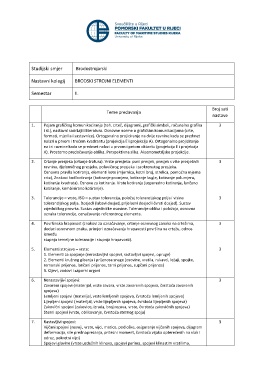

Page 21 - Izvedbeni_plan_Brodostrojarstvo-pd

Studijski smjer Brodostrojarski

Nastavni kolegij BRODSKI STROJNI ELEMENTI

Semestar II.

Broj sati
Teme predavanja
nastave
1. Pojam grafičkog komunikaciranja (teh. crtež, dijagrami, grafički simboli, računalna grafika 3
i sl.), nastavni sadržaji i literatura. Osnovne norme u grafičkim komunikacijama (crte,
formati, mjerila i sastavnice). Ortogonalno projiciranje na dvije ravnine kada se predmet
nalazi u prvom i trećem kvadrantu (projekcija E i projekcija A). Ortogonalno projiciranje
na tri ravnine kada se predmet nalazi u prvom i petom oktantu (projekcija E i projekcija
A). Prostorno predočavanje oblika. Perspektivna slika. Aksonometrijske projekcije.
2. Crtanje presjeka (crtanje šrafura). Vrste presjeka: puni presjek, presjek s više presječnih 3
ravnina, djelomičnog presjeka, polovičnog presjeka i zaokrenutog presjeka.
Osnovna pravila kotiranja, elementi kote (mjernica, kotni broj, strelica, pomoćna mjerna
crta), Znakovi kod kotiranja (kotiranje promjera, kotiranje kugle, kotiranje polumjera,
kotiranje kvadrata). Osnove za kotiranje. Vrste kotiranja (usporedno kotiranje, lančano
kotiranje, kombinirano kotiranje).
3. Tolerancije – vrste, ISO – sustav tolerancija, položaj tolerancijskog polja i visina 3
tolerancijskog polja. Dosjedi (labavi dosjed, prijelazni dosjed i čvrsti dosjed). Sustsv
zsjedničkog provrta. Sustav zajedničke osovine. Tolerancije oblika i položaja, osnovna
oznaka tolerancije, označavanje referentnog elementa.
4. Površinska hrapavost (znakovi za označavanje, crtanje osnovnog zanaka na crtežima, 3
dodaci osnovnom znaku, primjeri označavanja hrapavosti površina na crtežu, odnos
između
stupnja temeljne tolerancije i stupnja hrapavosti).
5. Elementi strojeva – vrste: 3
1. Elementi za spajanje (nerastavljivi spojevi, rastavljivi spojevi, opruge)
2. Elementi kružnog gibanja i prijenosa snage (osovine, vratila, rukavci, ležaji, spojke,
remenski prijenos, lančani prijenos, tarni prijenos, zupčani prijenos)
3. Cijevi, vodovi i zaporni organi

6. Nerastavljivi spojevi: 3
Zavareni spojevi (materijal, vrste zavara, vrste zavarenih spojeva, čvrstoća zavarenih
spojeva)
Lemljeni spojevi (materijal, vrste lemljenih spojeva, čvrstoća lemljenih spojeva)
Lijepljeni spojevi (materijal, vrste lijepljenih spojeva, čvrstoća lijepljenih spojeva)
Zakovični spojevi (zakovice, izrada, broj rezova, vrste, čvrstoća zakovičnih spojeva)
Stezni spojevi (vrste, oblikovanje, čvrstoća steznog spoja)
7. Rastavljivi spojevi: 3
Vijčani spojevi (navoji, vrste, vijci, matice, podloške, osiguranje vijčanih spojeva, dijagram
deformacija, sile prednaprezanja, pritezni moment, čvrstoća vijaka opterećenih na vlak i
odrez, pokretni vijci)
Spojevi glavine (vrste uzdužnih klinova, spojevi perima, spojevi klinastim vratilima,
