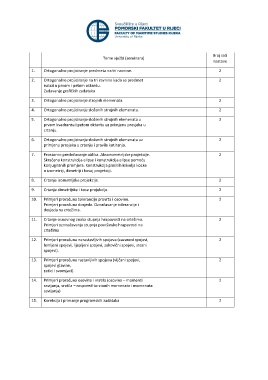

Page 23 - Izvedbeni_plan_Brodostrojarstvo-pd

Broj sati
Teme vježbi (seminara)
nastave
1. Ortogonalno projiciranje predmeta na tri ravnine. 2

2. Ortogonalno projiciranje na tri ravnine kada se predmet 2
nalazi u prvom i petom oktantu.
Zadavanje grafičkih zadataka

3. Ortogonalno projiciranje strojnih elemenata. 2

4. Ortogonalno projiciranje složenih strojnih elemenata. 2
5. Ortogonalno projiciranje složenih strojnih elemenata u 2
prvom kvadrantu i petom oktantu uz primjenu presjeka u
crtanju.

6. Ortogonalno projiciranje složenih strojnih elemenata uz 2
primjenu presjeka u crtanju i pravila kotiranja.
7. Prostorno predočavanje oblika. Aksonometrijske projekcije. 2
Skračena konstrukcija elipse i konstrukcija elipse pomoću
konjugiranih promjera. Konstrukcija plošnih krivulja kocke
u izometriji, dimetriji i kosoj projekciji.
8. Crtanje izometrijske projekcije. 2

9. Crtanje dimetrijske i kose projekcije. 2
10. Primjeri proračuna tolerancije provrta i osovine. 2
Primjeri proračuna dosjeda. Označavanje tolerancije i
dosjeda na crtežima.
11. Crtanje osnovnog znaka stupnja hrapavosti na crtežima. 2
Primjeri oznnačavanja stupnja površinske hrapavosti na
crtežima

12. Primjeri proračuna nerastavljivih spojeva (zavareni spojevi, 2
lemljeni spojevi, lijepljeni spojevi, zakovični spojevi, stezni
spojevi).
13. Primjeri proračuna rastavljivih spojeva (vijčani spojevi, 2
spojevi glavine,
zatici i svornjaci).

14. Primjeri proračuna osovina i vratila (osovina – momenti 2
savijanja, vratila – raspored torzionih momenata i momenata
savijanja)

15. Korekcija i primanje programskih zadataka 2
